問題描述

根據對象特性或?qū)ο箢愋蛯x擇集進行過濾，只選擇滿足指定條件的對象，其他對象將排除在選擇集之外。

解決方法一

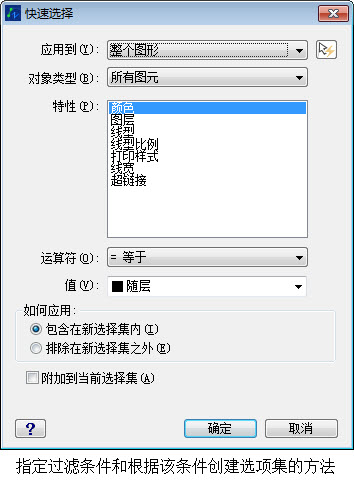

1、通過【快速選擇】，可以根據指定的過濾條件快速定義一個選項集。

2、在命令行輸入【QSELECT】，然后【回車】打開【快速選擇】對話框。


解決方法二

1、用【圖形搜索定位】，創建一個要求列表，對象必須符合這些要求才能包含在選擇集中。


2、可以命名和保存過濾器以供將來使用。

3、與【快速選擇】相比，【圖形搜索定位】可以提供更復雜的過濾選項。

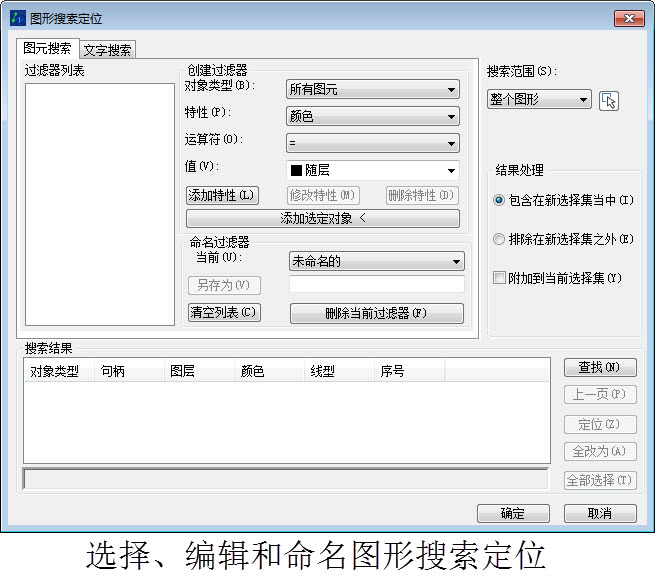

4、在命令行輸入【FILTER】，然后【回車】打開【圖形搜索定位】對話框。

5、首先創建要求列表。可以從【對象類型】、【特性】、【運算符】和【值】中添加要求，單擊【添加特性】選項框。也可以從【添加選定對象】按鈕從圖中獲取對象特性。

6、單擊【確定】按鈕，會退出對話框并顯示【選擇對象】提示，在該提示下選擇要過濾的全部對象創建一個選擇集。

在特性一欄中選擇顏色時，若對象顏色為Bylayer則不會被過濾出來。
