CAD繪圖時發現圖形重復怎么辦
CAD圖紙中有時會出現重復對象，出現的原因有很多種，這些重復的對象不僅會增加圖形的數據量，有時還會對圖形的創建和編輯產生影響，所以最好將這些重復的對象處理掉。
刪除重復對象的命令是OVERKILL，它不僅可以處理重復的直線、圓、多段線等線性對象，也可以處理圖塊、文字、標注、面域等其他各類對象。此外，它的刪除也并不是簡單的刪除，它需要對圖形的圖層、顏色、線型等相關屬性進行判斷。利用此功能不僅可以清除圖紙中的冗余圖形，而且可以避免由于圖形重復引起的編輯、打印等相關問題。

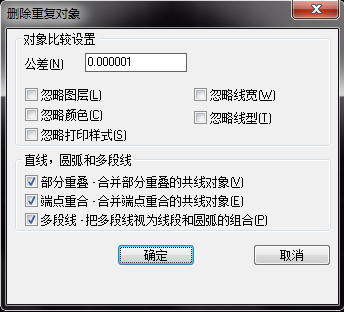

刪除重復對象的操作很簡單，執行OVERKILL命令后，框選要處理的圖形就可以了，關鍵是選項的設置。刪除重復對象對話框如下圖所示。
