CAD怎么繪制風玫瑰圖
CAD怎么繪制風玫瑰圖？風玫瑰圖是氣象科學專業統計圖表，用來統計某個地區一段時期內風向、風速發生的頻率，因圖形似玫瑰花朵故名。CAD中想要繪制一個風玫瑰圖，該怎么繪制呢？下面我們就來看看CAD畫風玫瑰圖的教程。

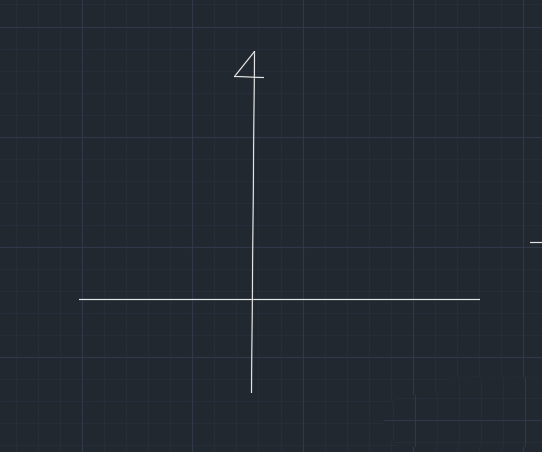

1、打開CAD軟件，選擇直線命令，先繪制出方向示意圖，如圖所示：

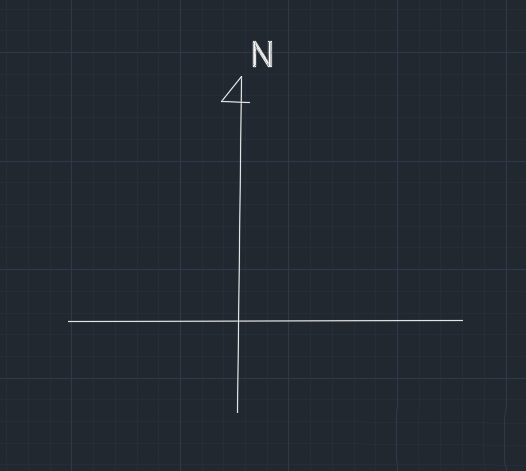

2、繪制好方向示意圖之后，在菜單欄上找到文字選項，選擇文字選項，我們?cè)谏厦娴募^上標注出指北方向，如圖所示：

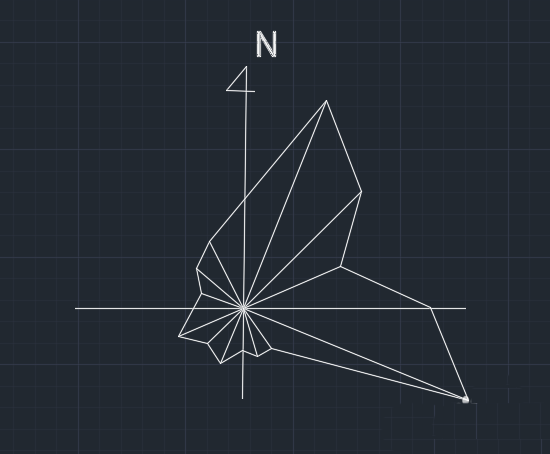

3、標注好指北方向之后，,在繪圖里找到直線選項，選擇直線選項，圍繞方向指示的圓心我們畫出東北風的玫瑰圖形，如圖所示：

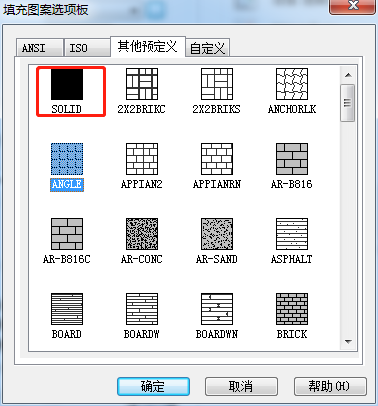

4、繪制好風向之后，,在菜單里找到填充選項，點擊填充選項，在設置里選擇一種填充圖案，如圖所示：

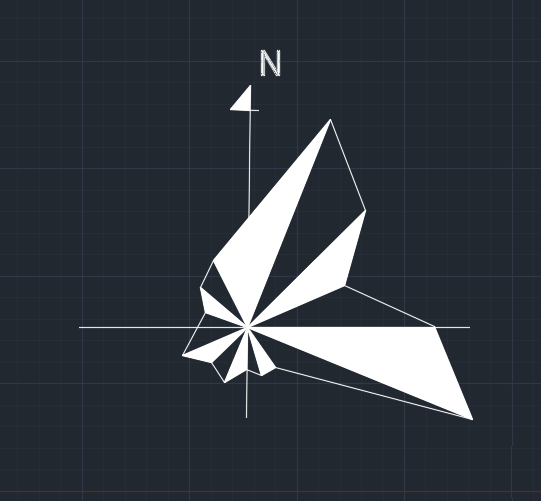

5、然后找到拾取點選項，點擊拾取點，依次點擊圖形你需要填充的圖形，這樣我們的西北風向圖就繪制好了，如圖所示：
以上就是CAD繪制風玫瑰圖的教程，希望大家喜歡。
推薦閱讀：CAX是什么意思
推薦閱讀：CAD填充
