工程圖在產品的設計和生產制造過程中都具有十分重要的作用，而傳統工程圖的生成、尺寸標注與布局等操作都比較耗時費力。中望3D基于三維模型的工程圖，可以將三維建好的模型直接轉換為工程圖，還具有尺寸標注、剖視、BOM表、輸出DWG、PDF等功能，并且當模型變更時，工程圖也將隨著變更的情況自動更新到最新的效果。中望3D最新推出的2017版中，在工程圖方面，更是對剖視的功能進行優化提升，下面我們來看看新版本中優化的情況吧。

提升一：剖切視圖新增“剖切深度”功能（圖1），支持通過定義剖切面的深度，來達到不同的剖切效果（圖2-圖3）。

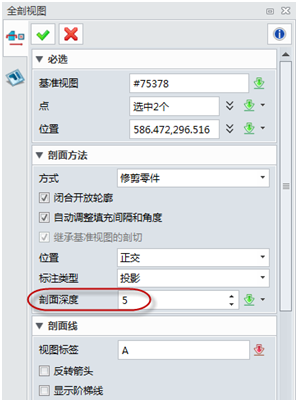

圖1 剖面深度可調整

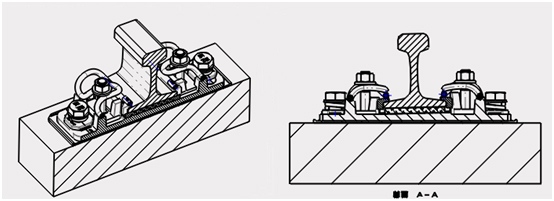

圖2 剖面深修改前的效果

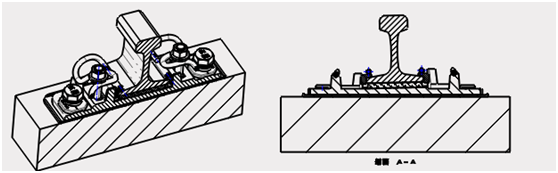

圖3 剖面深度修改為10以后的效果

有了這個新的“剖切深度”功能，設計師們就不需要像傳統方式那樣，需要通過手動來調節剖切點，“剖切深度”讓設計師在操作上更加準確、方便、高效。

提升二：剖切視圖還增加在裝配樹中選擇子零件是否需要剖切的選項，如圖4所示。

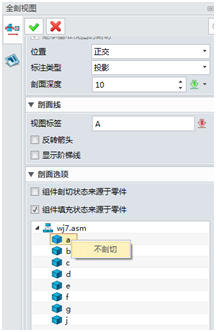

圖4 子零件選擇剖切窗口

通過設定不同子零件是否剖切，從而達到不同的效果，如圖5，圖6所示。

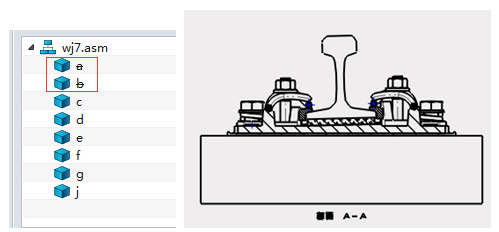

圖5 a、b零件不剖切的效果

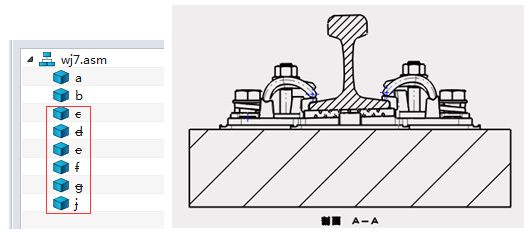

圖6 只剖切a、b零件的效果

設置好剖切效果后，我們?cè)贆z查一下剖切后顯示線條的設置（如圖7），這樣能免去工程圖后續的調整工作量，提升了工作效率。

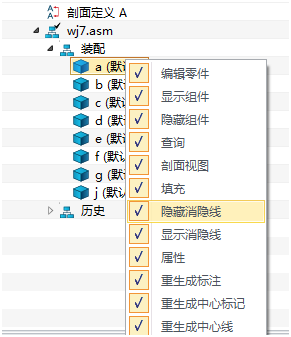

圖7 剖切后顯示線條的設置

以上的兩點剖視功能的提升，讓設計師在進行工程圖操作時更加高效便捷，切實提高設計師的使用體驗。
